Conheça dois dos dispositivos menos comuns em redes de fibra óptica

Author: Hosecom Publish time: 2024-04-26 07:22:03 View count: 1016

Todos nós sabemos que equipamentos comuns em redes de fibra óptica incluem ONUs, OLTs, etc. Hoje apresentaremos vários equipamentos de rede óptica raros. Você os conhece?

O primeiro tipo: transceptor de fibra óptica

O transceptor de fibra óptica é um dispositivo usado para converter sinais fotoelétricos em uma rede local. Ele pode ser dividido em transceptor de fibra dupla e transceptor de fibra única.

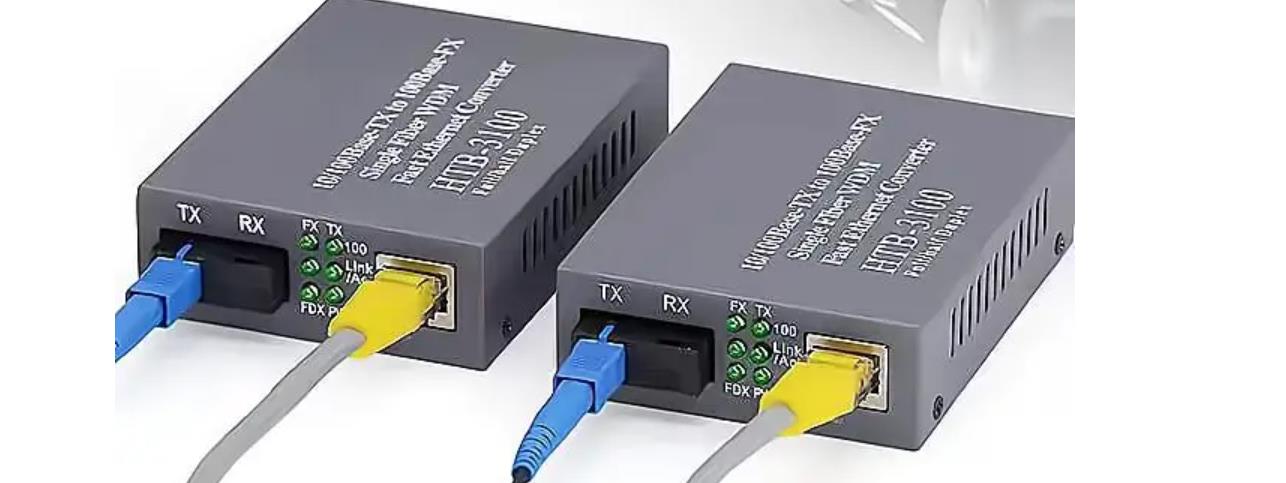

transceptor de fibra óptica

Transceptor de fibra dupla: Utiliza dois núcleos, um para envio e outro para recebimento. Uma extremidade é para envio e a outra extremidade deve ser inserida na porta de recepção, ou seja, as duas extremidades devem se cruzar. O transceptor de fibra dupla possui uma porta TX (porta de transmissão) e uma porta RX (porta de recepção). Ambas as portas transmitem o mesmo comprimento de onda de 1310 nm e recebem o mesmo comprimento de onda de 1310 nm, portanto, duas fibras ópticas paralelas são usadas para conexão cruzada durante a conexão cruzada. fiação.
Transceptor de fibra única: Um transceptor de fibra única deve realizar tanto a função de transmissão quanto a função de recepção. Ele usa tecnologia de multiplexação por divisão de comprimento de onda para transmitir dois sinais ópticos de comprimentos de onda diferentes em uma fibra óptica para obter transmissão e recepção. Portanto, o transceptor monomodo de fibra única transmite através de um núcleo de fibra óptica, de modo que a luz de transmissão e recepção são transmitidas através de um núcleo de fibra óptica ao mesmo tempo. Neste caso, para conseguir uma comunicação normal, dois comprimentos de onda de luz devem ser usados para distinguir. Portanto, o módulo óptico de um transceptor monomodo de fibra única emite luz em dois comprimentos de onda, geralmente 1310nm/1550nm e 1550nm/1310nm. Desta forma, haverá uma diferença entre as duas extremidades de um par de transceptores. em uma extremidade emite 1310 nm. Receba 1550 nm. A outra extremidade emite 1550 nm e recebe 1310 nm. Para facilitar a distinção dos usuários, geralmente são usadas letras. A extremidade A (1310nm/1550nm) e a extremidade B (1550nm/1310nm) aparecem. Os usuários devem usar o emparelhamento AB e não podem conectar AA ou BB. Apenas transceptores de fibra óptica de fibra única são usados no lado AB. Observe que a fibra deve ser monomodo.

O segundo tipo: transceptor óptico

O transceptor óptico é um dispositivo de comunicação de fibra óptica que amplia a transmissão de dados. Ele atinge o objetivo de transmissão de longa distância por meio de modulação de sinal, conversão fotoelétrica e outras tecnologias. Os transceptores ópticos são geralmente usados em pares e são divididos em transmissores e receptores. O transmissor completa a conversão de sinais elétricos em ópticos e transmite os sinais ópticos para transmissão de fibra óptica; o receptor restaura os sinais ópticos recebidos das fibras ópticas em sinais elétricos e completa a conversão óptica em elétrica; Todo o sistema de transmissão consiste em três partes: fonte de luz (extremidade emissora), meio de transmissão e detector (extremidade receptora).

optical transceiver

O papel do transceptor óptico se reflete principalmente em dois aspectos:

Vários sinais E1 podem ser convertidos em sinais ópticos ao mesmo tempo e depois transmitidos. O sinal E1 refere-se a um padrão de transmissão de dados, que é usado principalmente na China e em países europeus. O transceptor óptico pode transmitir até 4.032 sinais E1 ao mesmo tempo e pelo menos 4.
Os transceptores ópticos podem ser usados em equipamentos de transmissão de sistemas de comunicação óptica para converter fotoeletricidade e transmiti-la. Esta função é particularmente amplamente utilizada na vida e é frequentemente encontrada em muitos setores, como monitoramento, energia elétrica, telecomunicações e transmissão de vídeo. nosso Faça uma enorme contribuição para a vida.

O princípio de funcionamento do transceptor óptico:

O transceptor óptico digital digitaliza os sinais de imagem, voz e dados a serem transmitidos e, em seguida, multiplexa esses sinais digitais para converter vários sinais digitais de baixa velocidade em um sinal de alta velocidade e converte esse sinal em um sinal óptico. Na extremidade receptora, o sinal óptico é restaurado em um sinal elétrico, o sinal de alta velocidade restaurado é decomposto no sinal multicanal original de baixa velocidade e, finalmente, esses sinais de dados são restaurados em sinais de imagem, voz e dados. O transceptor óptico analógico modula a amplitude ou frequência do sinal a ser transmitido e então converte o sinal elétrico modulado em um sinal óptico. Na extremidade receptora, o sinal óptico é restaurado para um sinal elétrico e, em seguida, o sinal é demodulado para restaurar um sinal de imagem, voz ou dados.

Existem muitos, muitos mais dispositivos em redes de fibra óptica, que apresentaremos no próximo artigo.
